1 产品概述:HTFC(DT)型风机

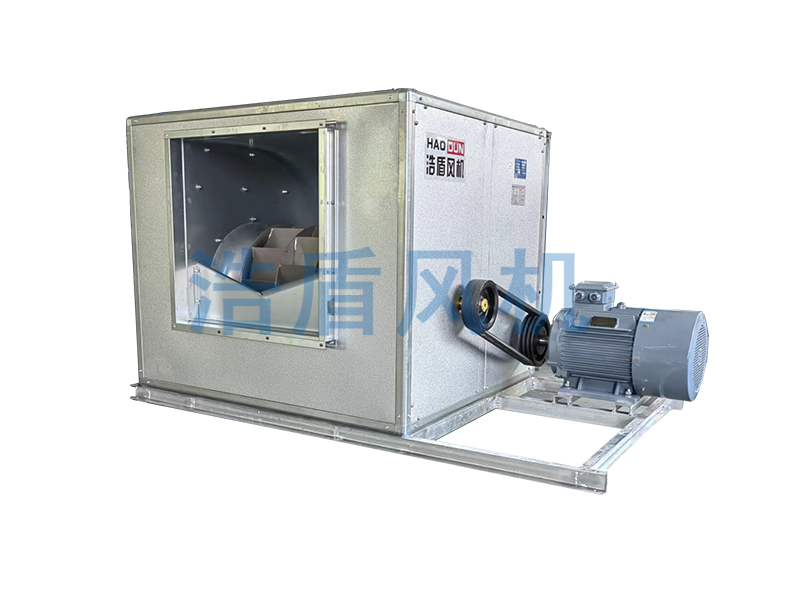

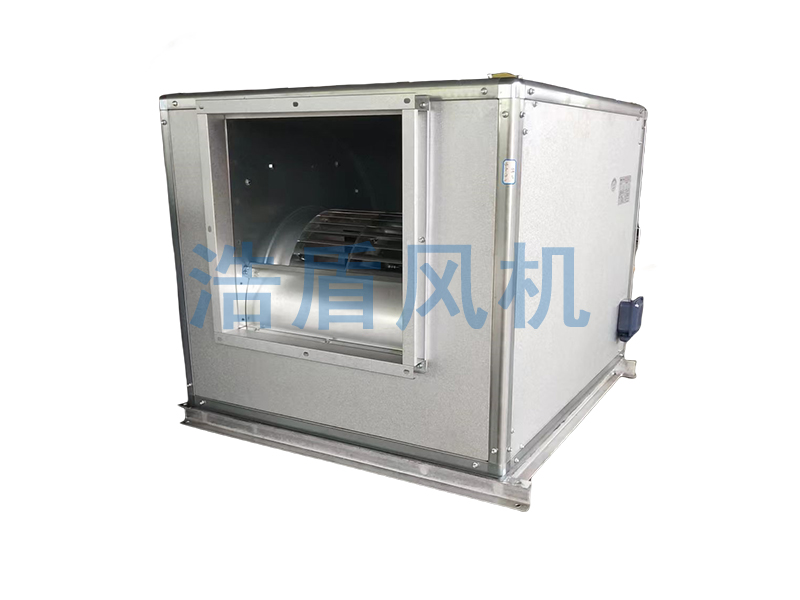

1.1.HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同的角度的进出风口位置,以满足用户不同的安装需要。根据消防与通风的不同要求分A式和B式两种类型,A式电机装在箱体外,用于消防排烟,并经国家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验,能在280℃高温条件下连续运行30分钟以上;B式电机装在箱体内,用于通风换气。
1.2.风机按直径分为9”~40”十二种规格,系列风量为1650~112619 m3/h,全压为152~1124Pa。HTFC型柜式离心风机经不断的改进和开发,现可分为Ⅰ、Ⅱ两种类型,其中Ⅰ型为单速型,Ⅱ型为双速,配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现变频 调速,建议调节频率锁定在范围25Hz~50Hz。
1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdⅡBT4,适用于易燃、易爆气体的场所。
1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱本加厚,以降低风机噪声。
1.5.风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。
* 详细参数请直接联系销售人员
2 工作条件
工作温度:-20~+50℃°(可连续运转);
耐 高 温:100℃°(可连续20小时);
280℃°(可连续30分钟以上);
湿 度:小于90%;
介质条件:空气;
工作电源:三相380V/50Hz。
3 应用
风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼,高档楼盘地下室,城市管廊,等场所通风排烟,特别适用于需要低噪声、大风量通风排烟的场所。
4 配置
4.1.标准配置
●叶轮; ●皮带轮、皮带;
●机芯(机壳、集流器、支架); ●皮带罩(仅A式);
●电机; ●消声型箱体;
●轴承; ●电机调节道轨;
●主轴; ●进出口法兰。
4.2.备选件及附件(订货时注明是否购买)
※减振设备; ※控制箱; ※消声器; ※对接法兰; ※过虑器。
※电机防雨罩(仅A式)
5 加工工艺
5.1.风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬接等手段,表面清洁平整、不存在焊接变形现象,叶轮经动、静平衡校正,其平衡精度不大于4.0级。
5.2.风机消声型箱体采用框架、箱板拼装设计,框架采用的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架),箱板的外板为彩涂板,表面清洁美观、耐腐蚀性强,内层为镀锌消声微穿孔板或镀锌板,夹层可采用超细玻璃棉、防火保温板、聚苯乙烯复合板等经发泡工艺处理,可进一步降低噪声。产品可进行现场拆装。

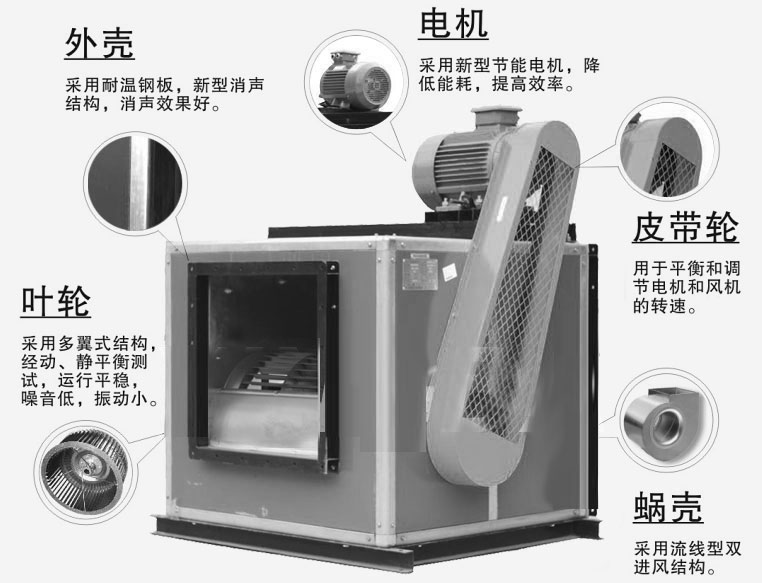

产品结构性能
