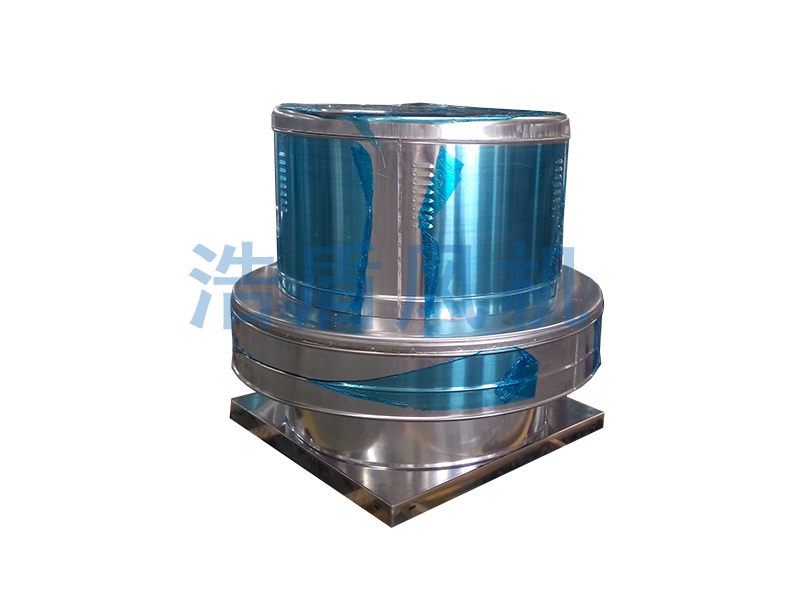

1 产品概述:RTC型全铝制离心式屋顶风机
1.1.RTC型全铝制离心式屋顶风机离心式屋顶风机,其叶轮采用离心式叶轮,可适用风量小而压力较高的场所;采用单层风帽。
1.2.风机按叶轮直径分300-1000mm八种规格,系列风量为900-49000m3/h,静压50-460Pa。
1.3.风机根据不同环境需求,可制成防爆型,适用于非腐蚀的含有易燃、易爆气体的场所,防腐型可适用于含有腐蚀性气体的环境中。
1.4.为满足用户对不同工况的性能调节需要,风机可配用双速电机,实现两档调速,也可配用变频电机和变频控制器,实现变频调节。建议调节频率锁定在25Hz-50Hz(订货时注明)。
1.5.风机根据用户需要可配手动或电动调节门、自垂百叶等(订货时注明)。
* 详细参数请直接联系销售人员
2 工作条件
工作温度:-20~+40℃(可连续运转);
湿 度:小于90%;
介质条件:
常规型:非腐蚀、非易燃、非易爆气体(含尘量不超过100mg/h)。
防爆型:非腐蚀含易燃、易爆气体(含尘量不超过100mg/h)。
防腐型:有腐蚀性气体(无任何粉尘)。
工作电源:三相380V/50Hz。
3 应用
风机主要应用于工厂企业厂房、电站等高压、小流量场所屋顶排风换气。
4 配置
4.1.标准配置
● 铝制叶轮; ● 电机; ● 铝制机壳(风筒、集流器、支架);
● 铝制风帽。
4.2.皮带传动配置
● 铝制叶轮; ● 电机; ● 铝制机壳(风筒、集流器、支架);
● 铝制风帽; ● 电机支架; ● 皮带
● 皮带轮 ; ● 主轴及轴承。
4.3.备选件及附件(订货时注明是否购买)
※控制箱; ※消声器; ※安全网。
5 加工工艺
5.1.风机整体材质为铝制件,整机采用一体化模具成形,外观整洁美观。

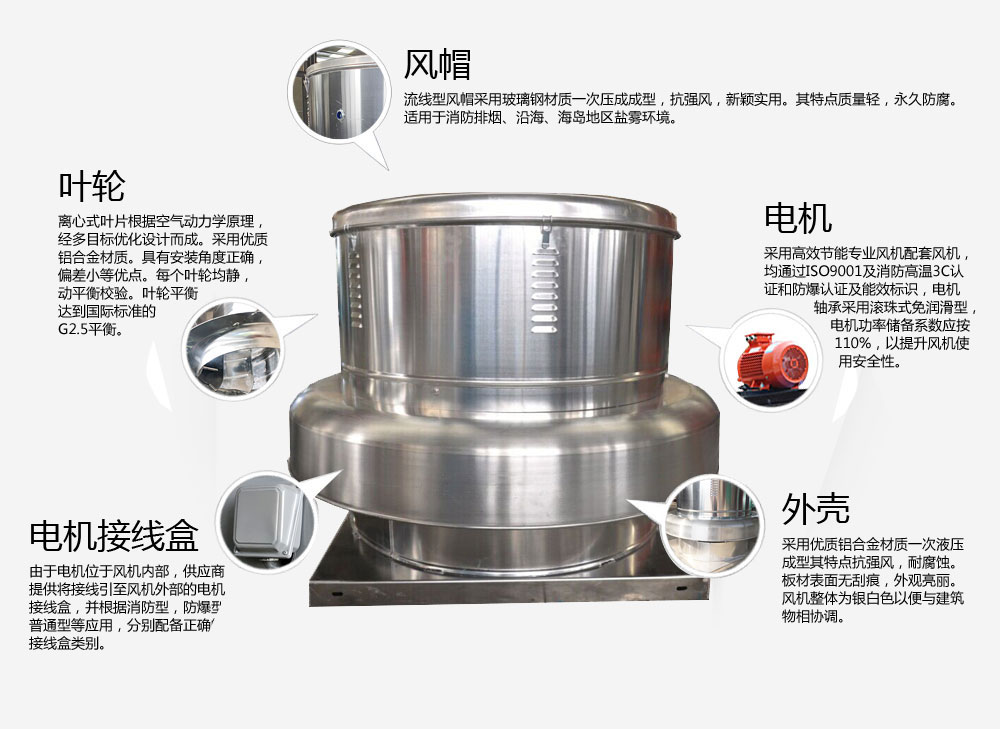

产品结构性能
